Mengejar Kesederhanaan demi Suara yang Lebih Alami
Ketika mulai mendisain amplifier, seorang desainer akan bergelut diseputar apa filosofi suara(suara apa yang ingin dicapai), bagaimana catu dayanya , apakah memilih jalur sinyal yang sesingkat mungkin? Lalu bagaimana groundingnya, soal layout komponen dan pemilihan komponennya, bagaimana mengalirkan arus, menetapkan perihal kecepatan respon, stabilitas rangkaian dan lain lain sebelum kemudian mengurus soal pengujiannya. Inilah kira-kira gambaran yang terlintas di benak Auvindo saat melihat prototipe amplifier yang dibuat Indra Santoso.

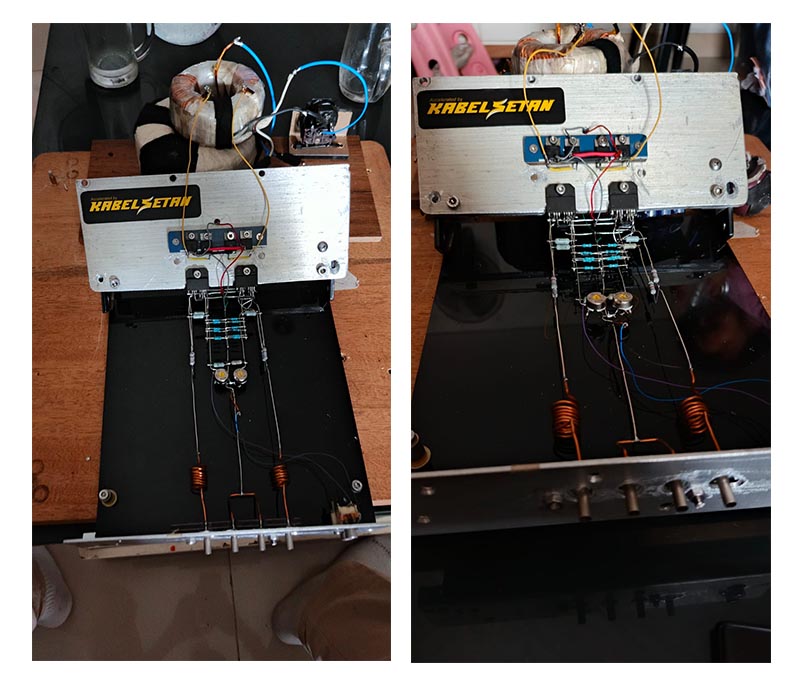

Power amp 80 Watt yang masih belum berbaju ini tampil sederhana, dibangun dengan filosofi yang berbeda dari kebanyakan rancangan amplifier. Seluruh rangkaiannya dibuat sesederhana mungkin dengan koneksi point-to-point, tanpa ada Kabelsetan, merk kabelnya Indra. Mengapa memilih mode sederhana, karena dia yakin ini akan menghasilkan aliran sinyal yang lebih cepat dan lebih bersih.
Prototipe ini merupakan langkah awal sebelum ia membuat preamplifier yang akan dipasangkan dengannya. Membuat preamplifier yang benar-benar sekelas dengan power amplifier ini dikatakannya jauh lebih sulit. Jika preamplifier membatasi sinyal, maka kualitas power amplifier tidak akan tampil all out.
Catu Daya dengan Pendekatan Berbeda

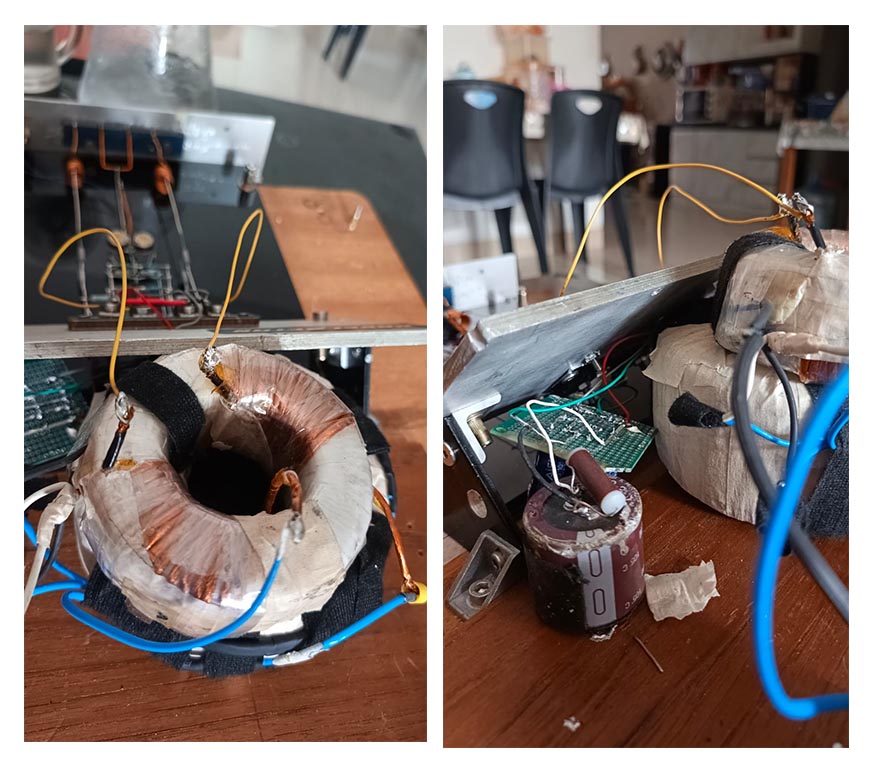

Amplifier ini menggunakan dua transformator yang disusun seri. Trafo bagian bawah menghasilkan sekitar 29 volt, sedangkan trafo di atas sekitar 2 volt. Jadi totalnya 31 volt. Rangkaian juga menggunakan dua center tap (CT) sebagai titik ground.
Dari transformator, arus AC masuk ke dioda melalui kabel yang sangat kecil. Setelah diubah menjadi DC, tegangan dibagi menjadi dua jalur – sebagian menuju kapasitor sebagai penyangga energi, sementara jalur lainnya langsung menuju rangkaian penguat.
Berbeda dengan desain amplifier pada umumnya, Indra tidak menempatkan kapasitor sebagai jalur utama aliran daya. Baginya, kapasitor hanya berfungsi sebagai pendukung saja ketika dibutuhkan sehingga sinyal tetap bersih.
Kabel Kecil, Respons Besar

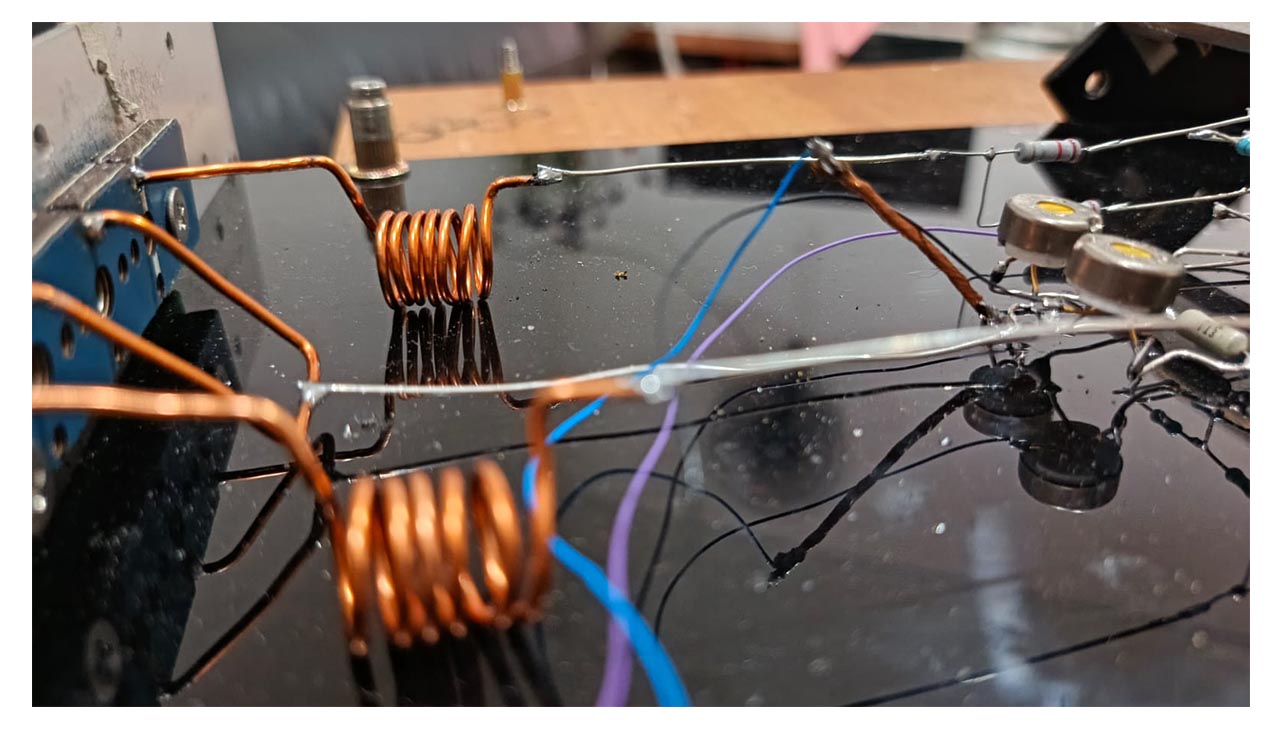

Baik kabel tembaga maupun silver yang digunakan di rangkaian ini berukuran sangat kecil, bahkan hingga AWG30 pada beberapa bagiannya. Menurut Indra, kabel speaker memang tidak harus besar. Yang lebih penting menurutnya adalah jalur yang pendek dan respons arus yang cepat sehingga pulsa listrik menuju speaker tidak terlambat.
Mengapa Menggunakan Dua IC?

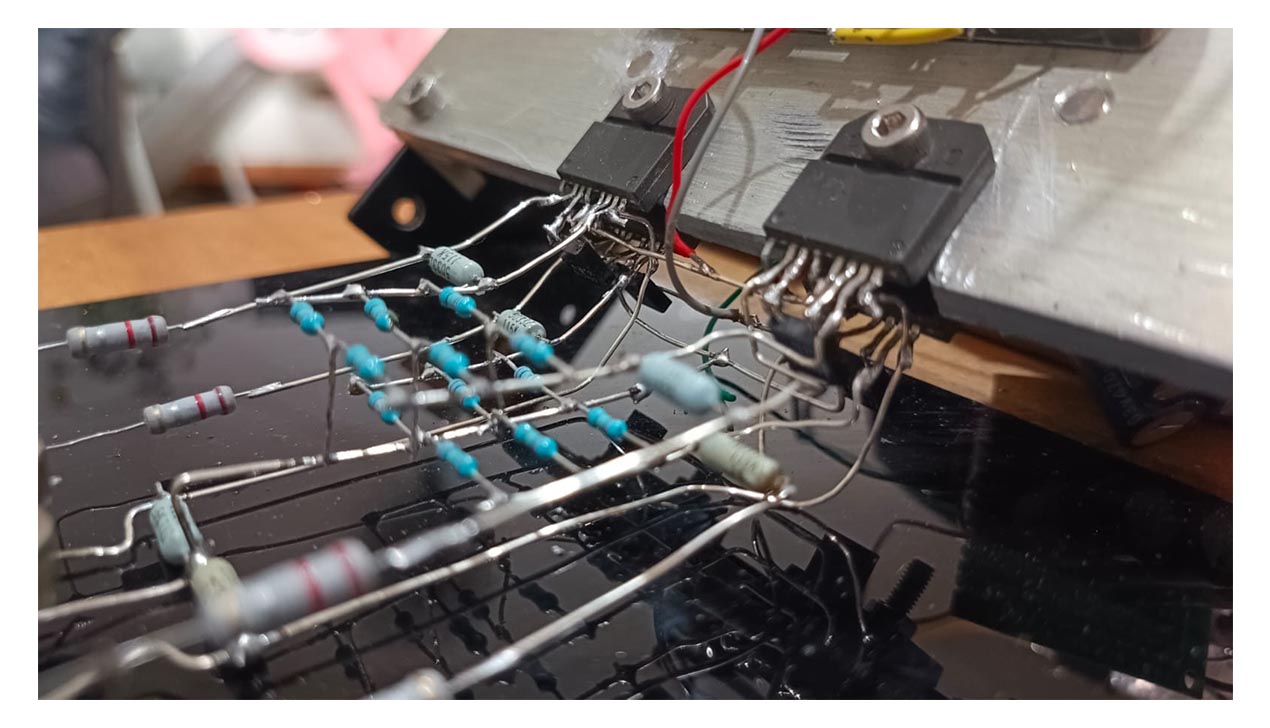

Amplifier ini menggunakan dua IC LM3886 agar beban kerja masing-masing IC lebih ringan. Dengan demikian amplifier mampu menangani musik yang kompleks dengan lebih santai serta dapat mengontrol speaker berat seperti yang ada di ruangannya sekarang. Kami lihat ada sepasang speaker SB Acoustics dengan driver Satori. Amplifier diharapkan dapat mendrive speaker ini dengan tanpa ngos-ngosan.
Proses yang Tidak Pernah Benar-Benar Selesai
Pembuatan amplifier ini memakan waktu lama karena Indra selalu merasa masih ada yang bisa disempurnakan. Beberapa IC sempat rusak selama proses eksperimen, tetapi tetap disimpan karena mungkin berguna untuk percobaan berikutnya. Kini prototipe tersebut tinggal menunggu dipasang ke dalam casing.
Pelajaran Menarik
Bagi penikmat musik, amplifier ini menunjukkan bahwa kualitas suara tidak selalu ditentukan oleh ukuran komponen atau kabel yang besar, melainkan oleh desain rangkaian yang efisien dan aliran sinyal yang bersih.
Bagi pembuat amplifier DIY, karya Indra mengajarkan bahwa kesabaran, eksperimen, dan keberanian menyederhanakan desain sering kali menghasilkan performa terbaik. Disini ada satu filosofi menarik Indra yang sangat sederhana: “Bagus itu harus simple. Simple itu karena menghasilkan kecepatan.”
